BURNIT Brauchwasserspeicher 150-1500 L mit Isolierung
(Variante: 150 Liter)
Art. Nr.: 153166-1 | Lieferant-Nr: SNS SN 150 | Hersteller-Nr: 09030106202001
Artikelbeschreibung
Stehender Warmwasserspeicher. Zu direkter / indirekter Heizung und Option für Einsatz erneuerbarer Energien, z.B. Zentralheizung, Wärmepumpe oder Biomasseanlagen. Elektrische Heizquelle als Sonderausrüstung.(Heizstab nicht im Lieferumfang!)
Befüllung Heizungswasser des Systems nach DIN VDI 2035 !

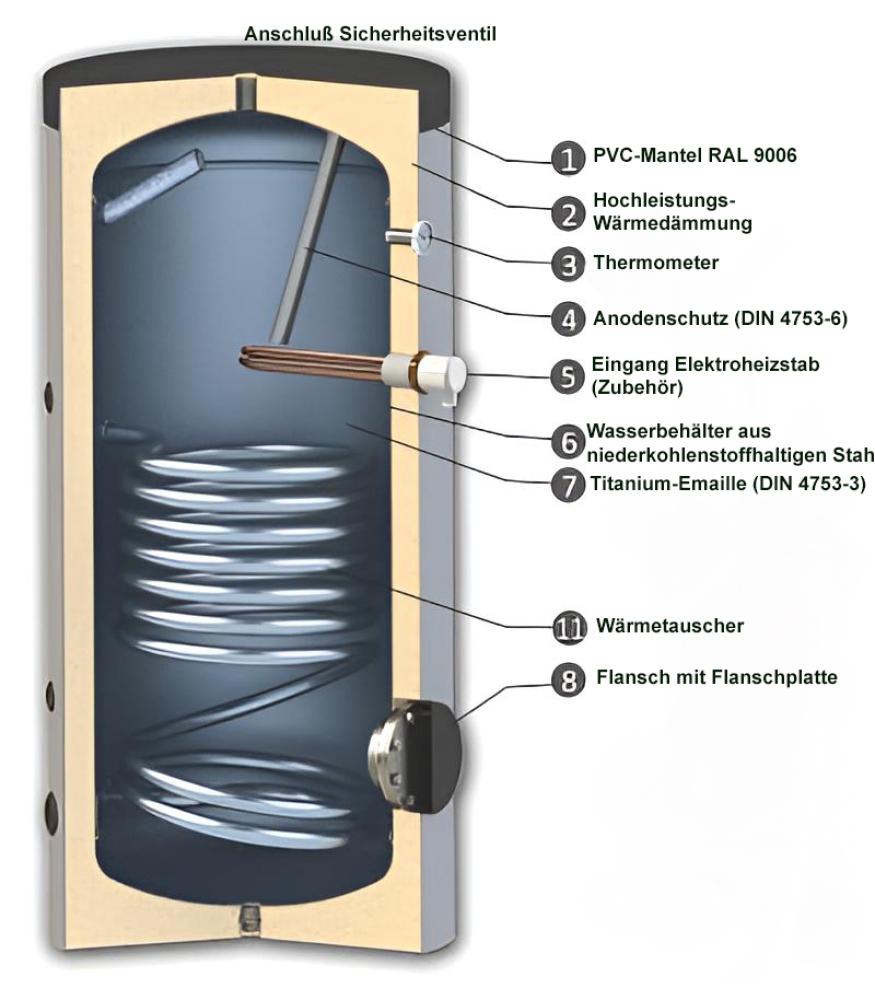

VORTEILE:
- Hochleistungswärmedämmung und PVC-Mantel, Farbe RAL 9006.
- Temperaturfühler, variabel positionierbar.
- Die Titanium-Emaille und die Schutzanode gewährleisten den komplexen.
- Alle Anschlüsse sind mit Innengewinde ausgeführt.
- Einfache Montage.
- Flansch.
- Vertikal oder horizontal ausgerichtete Varianten sind erhältlich.
- Wärmetauschern zu indirekter Heizung und Option für Einsatz erneuerbarer Energien
ENERGIEEFFIZIENZ
- - Richtlinie 2010/30/EU. Reglement 812/2013:
- - Klasse С
Technische Daten
| SN | SN 150 | SN 200 | SN 300 | SN 400 | SN 500 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Fassungsvermögen | L | 150 | 200 | 300 | 400 | 500 | |||||
| Höhe H /Montage-Höhe | mm | 1080/1210 | 1350/1460 | 1420/1580 | 1470/1670 | 1720/1890 | |||||
| Durchmesser D | mm | ø 560 | ø 560 | ø 660 | ø 750 | ø 750 | |||||
| Wärmedämmung | 50 mm PU | ||||||||||
| Betriebsdruck/ Maximale Temperatur | bar/°C | 10/95 | 10/95 | 10/95 | 10/95 | 10/95 | |||||
| Prüfdruck: Warmwasserspeicher | bar | 15 | 15 | 15 | 15 | 15 | |||||
| Wärmetauscherfläche сепр.S1 | m2 | 0.74 | 0.9 | 42401 | 42491 | 42583 | |||||
| Wärmetauscher Fassungsvermögen S1 | L | 4.56 | 5.55 | 7.40 | 9.25 | 42654 | |||||
| Dauerleistung | kW | 25 | 29 | 53 | 62 | 72 | |||||
| NL – Leistungskoeffizient bei 60°C | 42492 | 42494 | 11 | 13 | 18 | ||||||
| Druckverlust Δp | mbar | 65 | 75 | 120 | 180 | 210 | |||||
| Wärmetauscher: Betriebsdruck/ Maximale Temperatur S1 | bar/°C | 16/110 | 16/110 | 16/110 | 16/110 | 16/110 | |||||
| Prüfdruck: Wärmetauscher. | bar | 25 | 25 | 25 | 25 | 25 | |||||
| Heizelement (option) | kW | 3÷6 | 3÷6 | 3÷6 | 2×7,5 | 3×7,5 | |||||
| Gewicht | kg | 59 | 73 | 104 | 145 | 167 | |||||
| Auslass Wärmetauscher | L, mm | G1″/202 | G1″/202 | G1″/215 | G1″/270 | G1″/270 | |||||
| Kaltwassereinlass | A, mm | G1″/202 | G1″/202 | G1″/215 | G1¼“/270 | G1½“/270 | |||||
| Anschluss Thermostat -Anschluss | G, mm | G½“/822 | G½“/892 | G½“/1897 | G½“/950 | G½“/1168 | |||||
| Rückführung | R, mm | G¾“/450 | G¾“/500 | G¾“/663 | G1″/673 | G1″/831 | |||||
| Einlass Wärmetauscher | K, mm | G1″/592 | G1″/692 | G1″/805 | G1″/850 | G1″/960 | |||||
| Heißwasserauslass | Е, mm | G1″/868 | G1″/1340 | G1″/1165 | G1¼“/1204 | G1½“/1453 | |||||
| Entleeren | F, mm | G1″/1070 | G1″/1340 | G1″/1410 | G1″/1460 | G1″/1710 | |||||
| Revisionsöffnung/ Flansch | O, ø | 110/180 | 110/180 | 110/180 | 110/180 | 110/180 | |||||
| Entleeren | Y, mm | G1″/20 | G1″/20 | G1″/20 | G1″/20 | G1″/20 | |||||
| Thermometer | T, mm | G½“/868 | G½“/1138 | G½“/1170 | G½“/1204 | G½“/1453 | |||||
| Schutzanode | P, mm | G1¼“/1070 | G1¼“/1340 | G1¼“/1410 | G1¼“/1079 | G1¼“/1340 | |||||
| Muffe fur die Heizpatrone * Mantel | U, mm | G1½“/780 | G1½“/850 | G1½“/950 | G1½“/900 | G1½“/1130 | |||||
| des Reserve- Ausgangdeckels | UO, mm | 1x | 1x | 1x | 1x | 1x G1½“/450 | |||||
| Anschluss Zusatzfühler | Z, mm | G½“/422 | G½“/392 | G½“/407 | G½“/450 | G½“/568 | |||||
| SN | SN 750 | SN 1000 | SN 1500 | SN 2000 | |||||||
| Fassungsvermögen | L | 750 | 1000 | 1500 | 2000 | ||||||
| Höhe H /Montage-Höhe | mm | 2010/2030 | 2060/2080 | 2310/2370 | 2310/2370 | ||||||
| Durchmesser D | mm | ø 950 | ø 1050 | ø 1050 | ø 1350 | ||||||
| Wärmedämmung | 100 mm Weich-PU, Wärmedämmung abnehmbar | ||||||||||
| Betriebsdruck/ Maximale Temperatur | bar/°C | 10/95 | 10/95 | 10/95 | 10/95 | ||||||
| Prüfdruck: Warmwasserspeicher | bar | 15 | 15 | 15 | 15 | ||||||
| Wärmetauscherfläche S1 | m2 | 2,1 | 2,7 | 3 | 4.1 | ||||||
| Wärmetauscher Fassungsvermögen S1 | L | 12.95 | 16.65 | 18.50 | 25.28 | ||||||
| Dauerleistung | kW | 80 | 105 | 131 | 180 | ||||||
| NL – Leistungskoeffizient bei 60°C | 32 | 42 | 64 | 80 | |||||||
| Druckverlust Δp | mbar | 210 | 260 | 310 | 420 | ||||||
| Wärmetauscher: Betriebsdruck/ Maximale Temperatur S1 | bar/°C | 16/110 | 16/110 | 16/110 | 16/110 | ||||||
| Prüfdruck: Wärmetauscher. | bar | 25 | 25 | 25 | 25 | ||||||
| Heizelement (option) | kW | 3÷7,5 | 2×7,5 | 3×7,5 | 4×7,5 | ||||||
| Gewicht | kg | 242 | 286 | 329 | 750 | ||||||
| Auslass Wärmetauscher | L, mm | G1″/300 | G1″/320 | G1″/320 | G1″/385 | ||||||
| Kaltwassereinlass | A, mm | G1½“/300 | G1½“/320 | 2 x G1½“/320 | 2 x G1½“/385 | ||||||
| Anschluss Thermostat -Anschluss | G, mm | G½“/1435 | G½“/1487 | G½“/1487 | G½“/1685 | ||||||
| Rückführung | R, mm | G1″/1405 | G1″/1487 | G1″/1487 | G1″/1635 | ||||||
| Einlass Wärmetauscher | K, mm | G1″/970 | G1″/1080 | G1″/1170 | G1″/1265 | ||||||
| Heißwasserauslass | Е, mm | G1½“/1630 | G1½“/1700 | 2 x G1½“/1975 | 2 x G1½“/1885 | ||||||
| Entleeren | F, mm | G1″/1950 | G1″/2020 | G1″/2320 | G1″/2311 | ||||||
| Revisionsöffnung/ Flansch | O, ø | 200/280 | 200/280 | 200/280 | 400/560 | ||||||
| Entleeren | Y, mm | G1″/20 | G1″/40 | G1″/40 | G1″/30 | ||||||
| Thermometer | T, mm | G½“/1630 | G½“/1700 | G½“/1975 | G½“/1835 | ||||||
| Schutzanode | P, mm | G1¼“/1435 | G1¼“/1570 | G1¼“/1570, 1650 | G1¼“/1625; 1705 | ||||||
| Muffe fur die Heizpatrone * Mantel | U, mm | G1½“/1040 | 2x G1½“/1155 | 2x G1½“/1210 | 2x G1½“/1340 | ||||||
| des Reserve- Ausgangdeckels | UO, mm | 1x | 2x | 3x | 3x | ||||||
| Anschluss Zusatzfühler | Z, mm | G½“/535 | G½“/520 | G½“/520 | G½“/745 | ||||||
