Solarpaket WT-B58/22 8m² Kollektorfläche + Pufferspeicher 1xWT BAFA Förderung

Art. Nr.: 28171 | EAN: 4250497814673 | Lieferant-Nr.: 1441+PU

Die auf den Abbildungen dargestellten Dekorationsartikel gehören nicht zum Verkaufsangebot.

Artikelbeschreibung

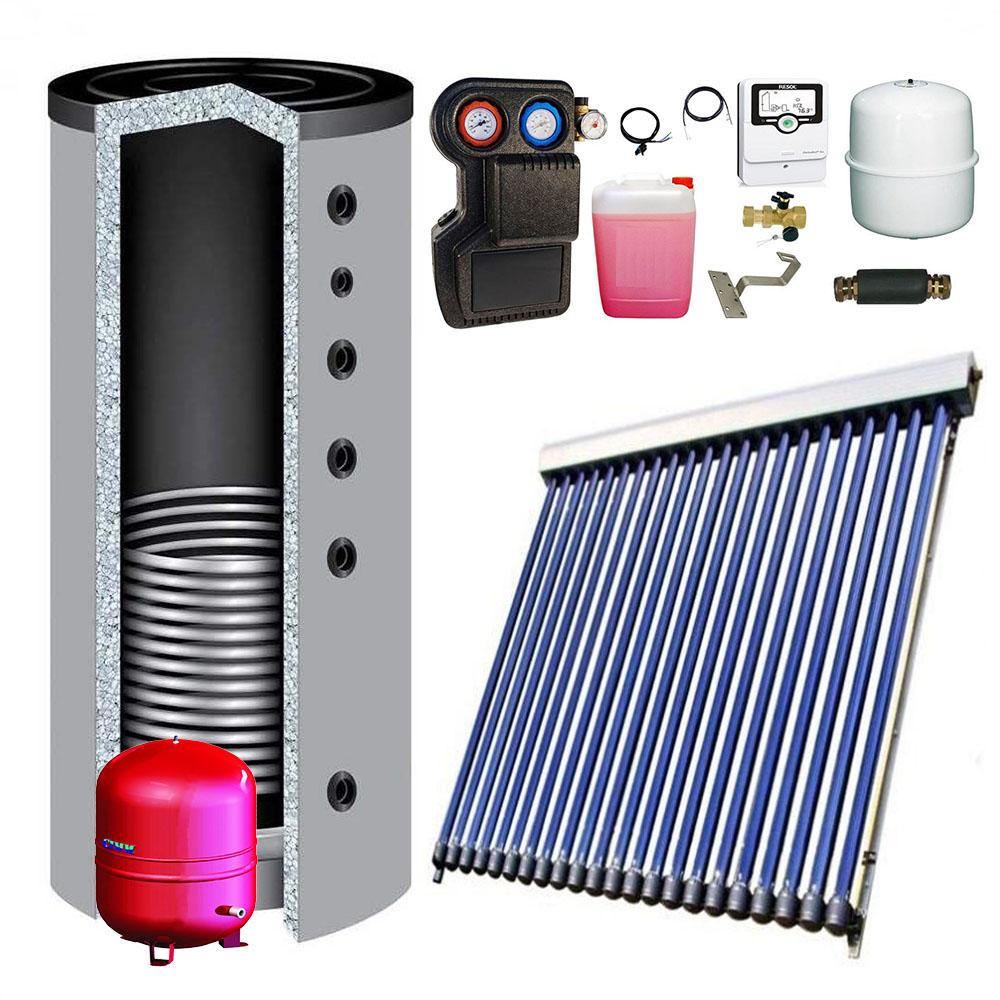

Solarset WT-B/22 Paket 22-2 7,52 m²

Solarset bestehend aus:

2 Stk. Hochleistungs-Vakuum-Röhrenkollektoren WT-B 58/22

inkl. 8 Dachhaken

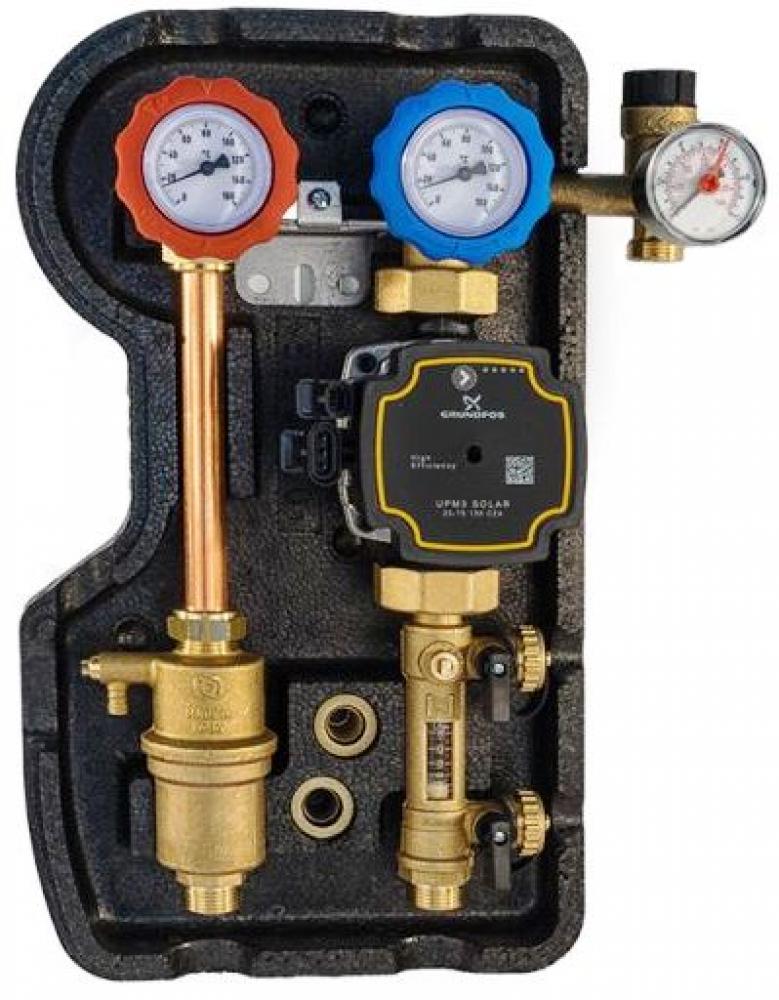

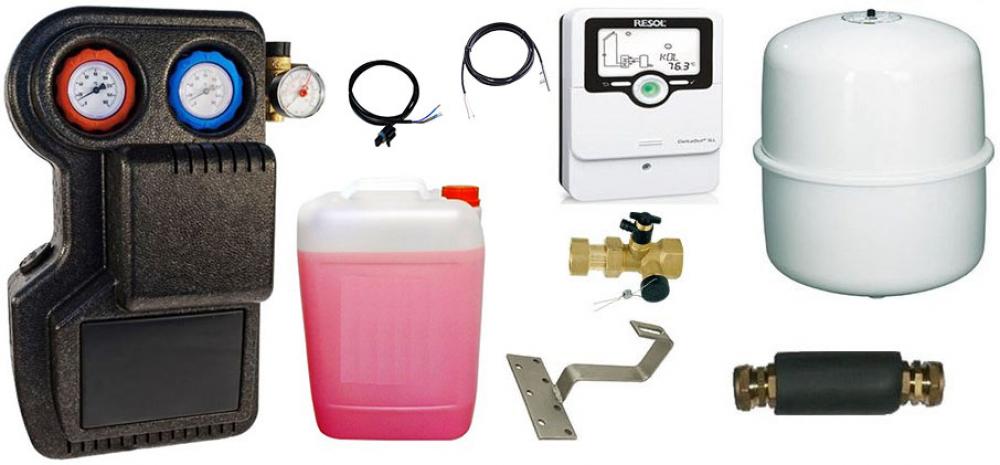

inkl. Zweistrang Solarpumpenstation

inkl. Solardifferenzregelung RESOL DeltaSol® SLL

inkl. 3 PT 1000

inkl. Solarausdehnungsgefäß 24 L

inkl. Verbindungsschlauch, Kappenventil und Halterung

inkl. Kanister Solarflüssigkeit 10 kg

inkl. 2 Klemmringverschraubungen 22 mm x 3/4 AG

inkl. 1 Kollektorverbinder mit Klemmringverschraubung

inkl. 1x Pufferspeicher Burnit PBM-R 500 NI + Isolierung

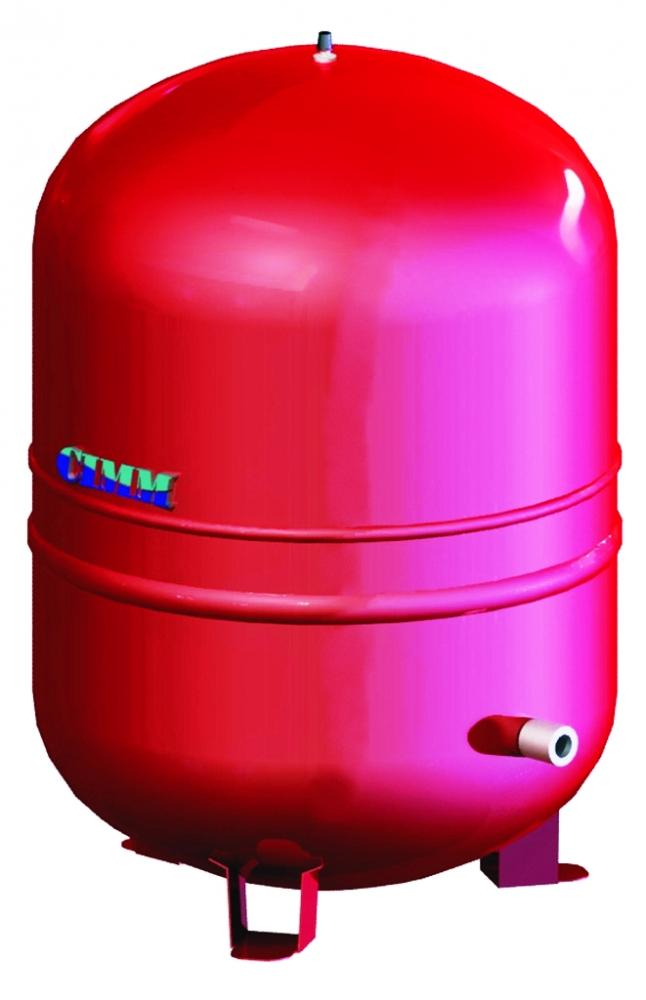

inkl. 1 Ausdehnungsgefäß 50 L, inkl. 3/4" Kappenventil

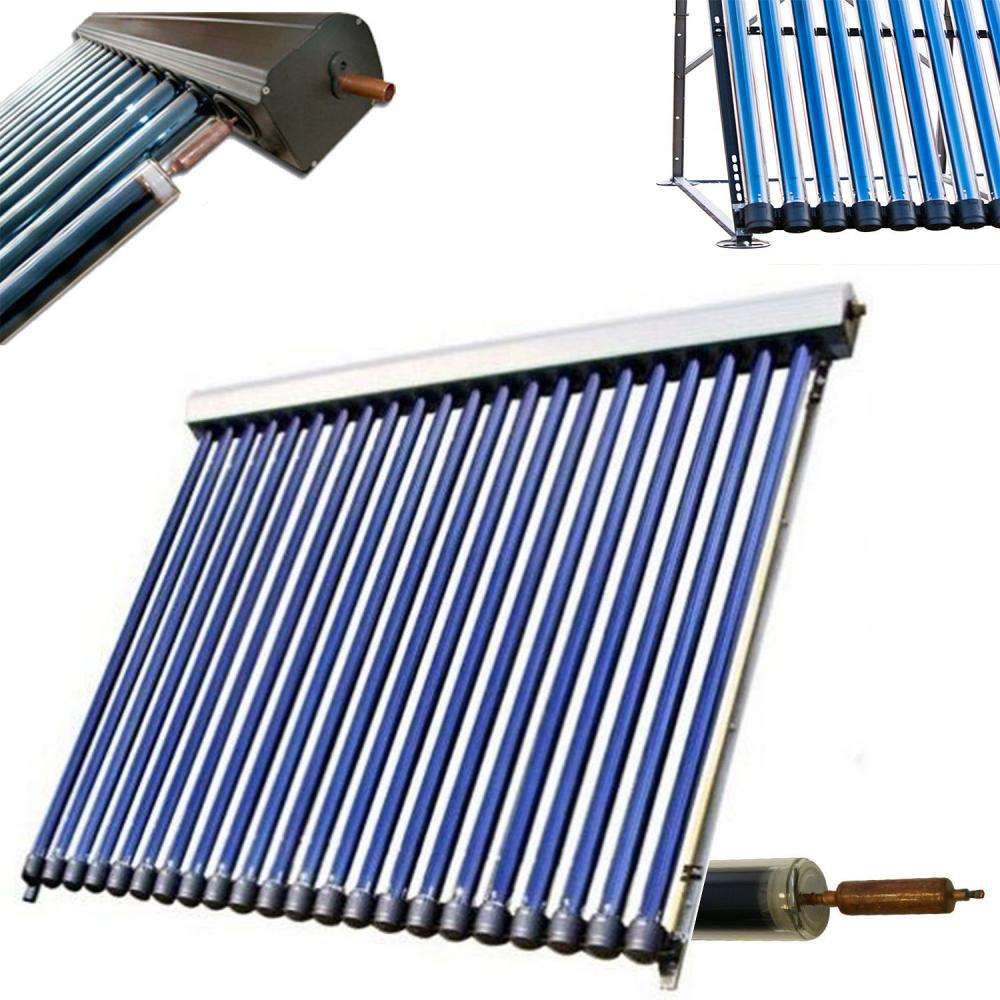

Röhrenkollektor WT-B58/22

Robuste Konstruktion aus Kupfer Aluminium und Glas unter Beachtung von Korrosion und Wärmedehnungen. Beste Wärmeübertragung durch direkt umflossenen Kondensator.
Ein Kollektor, der bei weitem die Funktionalität und das Design seiner Konkurrenten übertrifft.

Rahmen aus Aluminium

Sammelrohr aus Kupfer mit 15 bar Prüfdruck

Kollektorabdeckung beschichtetem Aluminium

Trockene Heat-Pipe-Anbindung zum Sammelrohr

Hochtemperaturisolierung bis 1000°C

Direkt umflossener Kondensator, daher höchste Leistung

hervorragendes Design

leistungsstärkster Kollektor

10 Jahre Garantie auf Röhren

unschlagbares Preis/Leistungsverhältnis

Heatpipe-Vakuumröhren

Durch die trockene Anbindung der Kollektorröhren ist der Ein- und Ausbau einzelner Röhren möglich ohne die Solaranlage entleeren zu müssen. Hochwertigste, korrosionsbeständige Materialien garantieren eine hohe Betriebssicherheit und lange Nutzungsdauer. In einem speziellen Absorber zirkuliert ein Trägermedium, das bei Sonneneinstrahlung verdampft und die Wärme über einen Wärmetauscher an das Solarmedium abgibt. Hochselektiv beschichtete Innenröhre mit umlaufenden Absorber (360°)
Röhre aus doppelwandigem Borosilikat-Glas, Kupfer und Aluminium.

NEU 24 mm Headpipe zur besseren Wärmeübertragung !!!

Der Sammlerkasten

Er besteht aus dem Kupferrohr- Kern, der durch das Solarmedium durchflossen wird und gleichzeitig die Wärme an dieses überträgt.
Die sehr effektive Spezialisolierung und das Gehäuse aus korrosionsbeständigem ALUMINIUM minimieren thermische Verluste auf ein Mindestmaß.
Die einzelnen Vakuumröhren sind nebeneinander in Reihe eingesteckt und geben schon nach 2 Minuten über den Heatpipe-Kopf die Wärme an den Sammler ab. Die trockene Anbindung macht den Wechsel einer Röhre leicht möglich ohne die Anlage zu entleeren.

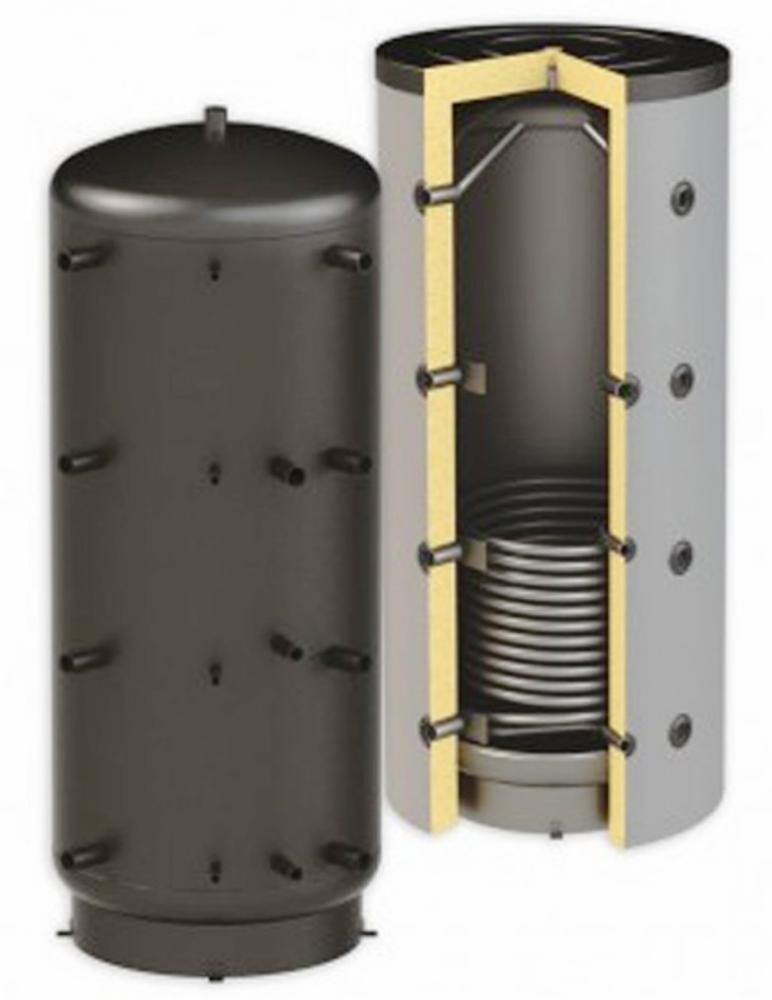

Pufferspeicher

Pufferspeicher BURNIT PBM – 0-2 Wärmetauscher

Zum Speichern der vom Kessel/Kaminofen erzeugten Wärme; Für Heizungssysteme empfohlen. Sichert die optimale Arbeit des Kessels, indem er ihn bei Nennleistung arbeiten lässt, selbst wenn die Anlage die gesamte, vom Kessel produzierte Wärme nicht benötigt. Die Wärme wird in dem Pufferspeicher gespeichert und kann verwendet werden, selbst wenn der Kessel abgekühlt ist.

Die Konstruktion ermöglicht eine Schichtenverteilung der Wärme durch die integrierte Schichtplatte und durch das Prallblech der Anschlüsse. Befüllung des Systems nach DIN VDI 2035 ! Die Konstruktion ermöglicht eine Schichtenverteilung der Wärme durch das Prallblech der Anschlüsse.

• Optional abnehmbare Isolierung – 100mm.

•    Isolierungen, verfügbar für alle Modelle: Weichschaum, Vlies.

•    Temperaturfühler, variabel positionierbar.

•    Primerbeschichtung der Außenfläche.

•    Alle Anschlüsse sind mit Innengewinde ausgeführt.

• Die Anschlüsse sind im 90 Grad Winkel geordnet, zwecks Vereinfachung der Montage.

Diese Anordnung der Anschlüsse macht die Montage in einer Ecke möglich.

• Einfache Montage.

• Elektrische Heizquelle als Sonderausrüstung möglich

Ausführungen:

• 300, 500, 800, 1000, 1500, 2000, 3000, 4000, 5000

• Richtlinie 2010/30/EU. Reglement 812/2013:

• Klasse C je nach dem Typ der Isolierung, für Speicherkapazität von 300 bis1000 Liter.

1– PVC-Mantel, Farbe RAL 9006

2 – Primerbeschichtung der Außenfläche des Wasserbehälters
3 – Abnehmbare Wärmedämmung
4 – Wasserbehälter aus niederkohlenstoffhaltigem Stahl
5 – Unterer Wärmetauscher S1 (Varianten)
6 – Oberer Wärmetauscher S2 (Varianten)

*Bitte beachten Sie, dass der Förderentscheid ausschließlich durch die BAFA erteilt wird und an verschiedene Voraussetzungen geknüpft ist. Die Förderung wird nicht in jedem Falle gewährt! Das Bundesamt für Wirtschaft und Ausfuhrkontrolle prüft in jedem Falle die Erfüllung der Fördervoraussetzungen und stellt danach den Bescheid aus. BaLeWo24 UG übernimmt daher keine Haftung für die Entscheidung der BAFA. Antrag muss vorher online gestellt werden.

Sie benötigen eine andere Größe oder Ausstattung?
Gern unterbreiten wir Ihnen ein individuelles Angebot.
Fragen Sie uns!

Technische Daten

echnische Daten WTB:

Kollektor	Anzahl Röhren	Breite (mm)	Höhe (mm)	Bruttofläche (m 2 )	Aperaturfläche (m²)	Absorberfläche (m²)	Kollektorinhalt (L)	Gewicht (Kg)
B58-10	10	960	2000	1,85	0,94	0,8	0,65	35
B58-18	18	1600	2000	3,11	1,7	1,46	1,8	62
B58-22	22	1920	2000	3,64	2,07	1,79	2,2	82
B58-30	30	2560	2000	4,92	2,8	2,4	3	110

Rahmen			Edelstahl
Rohranschluss			22mm Kupfer
Sammler			AL/CU/Glas
Betriebsdruck			max 6 bar
Isolierung			Steinwolle

Länge	1800 mm
Röhrendurchmesser außen	58 mm
Glasdicke	1,8mm
Röhrenart	Doppelwandig ohne Verklebung
Material	Borosilikatglas 3.3
Inneeschichtung	AL/N/AL
Absotptionskoeffizient	>92%
Vakuum	< 10 – 5 mbar
Sturmresistent	Bis 110 Km/h
Frostsicher	-35°
Stagnationstemperatur	>220° C
Nettogewicht	2,7 kg
Emissionskoeffizien	8,00%

Daten Pufferspeicher:

Fassungsvermögen	L	300	500	800	1000	1500	2000
Höhe ohne /mit Wärmedämmung	H, Hi, mm	1410/1460	1700/1750	1838/1888	2039/2089	2140/2290	2131/2181
Montage Höhe	mm	1430	1727	1877	2073	2192	2220
Durchmesser ohne /mit Wärmedämmung	D, mm	Ø 550/750	Ø 650/850	Ø 790/990	Ø 790/990	Ø 1000/1200	Ø 1200/1400
Betriebsdruck/Maximale Temperatur	bar/0C	3/95	3/95	3/95	3/95	3/95	3/95
Betriebsdruck/Maximale Temperatur Wärmetauscher	bar/0C	16/110	16/110	16/110	16/110	16/110	16/110
Kessel Leistungsvermögen zum Anschluss am Puffer	kW	6-10	10-17	15-27	18-33	27-50	36-67
Gewicht ohne/mit Wärmedämmung	kg, kg i	82/92	124/136	171/188	191/209	287/310	360/387
Muffe fur die Heizpatrone	В, mm, Rp 11/2”	860	997	1090	1260	1260	1308
Anschluss Wärmeträger	С1, mm, Rp11/2”	240	239	290	290	339	388
Anschluss Wärmeträger	С2, mm, Rp11/2”	240	239	290	290	339	388
Anschluss Wärmeträger	С3, mm, Rp11/2”	550	643	710	775	833	848
Anschluss Wärmeträger	С4, mm, Rp11/2”	550	643	710	775	833	848
Anschluss Wärmeträger	С5, mm, Rp11/2”	860	997	1090	1260	1327	1308
Anschluss Wärmeträger	С6, mm, Rp11/2”	860	997	1090	1260	1327	1308
Anschluss Wärmeträger	С7, mm, Rp11/2”	1170	1451	1750	1750	1821	1768
Anschluss Wärmeträger	С8, mm, Rp11/2”	1170	1451	1750	1750	1821	1768
Anschluss Fühler	А1, mm, Rp1/2”	240	239	290	290	339	388
Anschluss Fühler	А2, mm, Rp1/2”	550	643	710	775	833	848
Anschluss Fühler	А3, mm, Rp1/2”	860	997	1090	1260	1327	1308
Anschluss Fühler	А4, mm, Rp1/2”	1170	1451	1750	1750	1821	1768
Entlüftung	F, mm, Rp11/2”	1410	1700	2039	2039	2140	2131
Wärmetauscher Fassungsvermögen S1/S2	S1/S2, L	5.6/2.6	9.8/6.6	14/10.5	15.2/10.5	20.65/11.85	30/12.4
Wärmetauscherfläche S1/S2	S1/S2, m2	0.9/0.4	1.6/1.1	2.3/1.71	2.48/1.71	3.4/1.93	4.9/2.0
Einlass / Auslass Unterer Wärmetauscher S1	S1i/S1o, mm, Rp1”	640/240	689/239	785/290	830/290	939/339	1158/388
