Kamineinsatz wasserführend La Nordica Termocamino WF Plus DSA 20,5 kw + Hygienespeicher
(Variante: TermoCamino +Hygienespeicher)
Art. Nr.: 73445-1 | EAN: 8022724697009 | Lieferant-Nr: 6015115 | Hersteller-Nr: 73444
Varianten:
 Termocamino Hygiene 2WT.jpg)
Zubehör
 | Rauchrohr 200mm Anschlusspaket schwarz | € 191,38 | Artikeldetails | in den Warenkorb |
Artikelbeschreibung
Wasserführende Kamineinstätze sorgen nicht nur für eine wohlige Atmosphäre im Wohnzimmer.
Sie haben neben der Beheizung des Raumes noch einen positiven Nebeneffekt:
Durch die integrierte Wassertache haben Sie die Möglichkeit Ihren Kamineinsatz an Ihr bestehendes Heizsystem
anzuschließen. So produzieren sie neben behaglicher Wärme auch noch heißes Wasser, welches ihr ganzes Haus mit
Wärme versorgen kann.

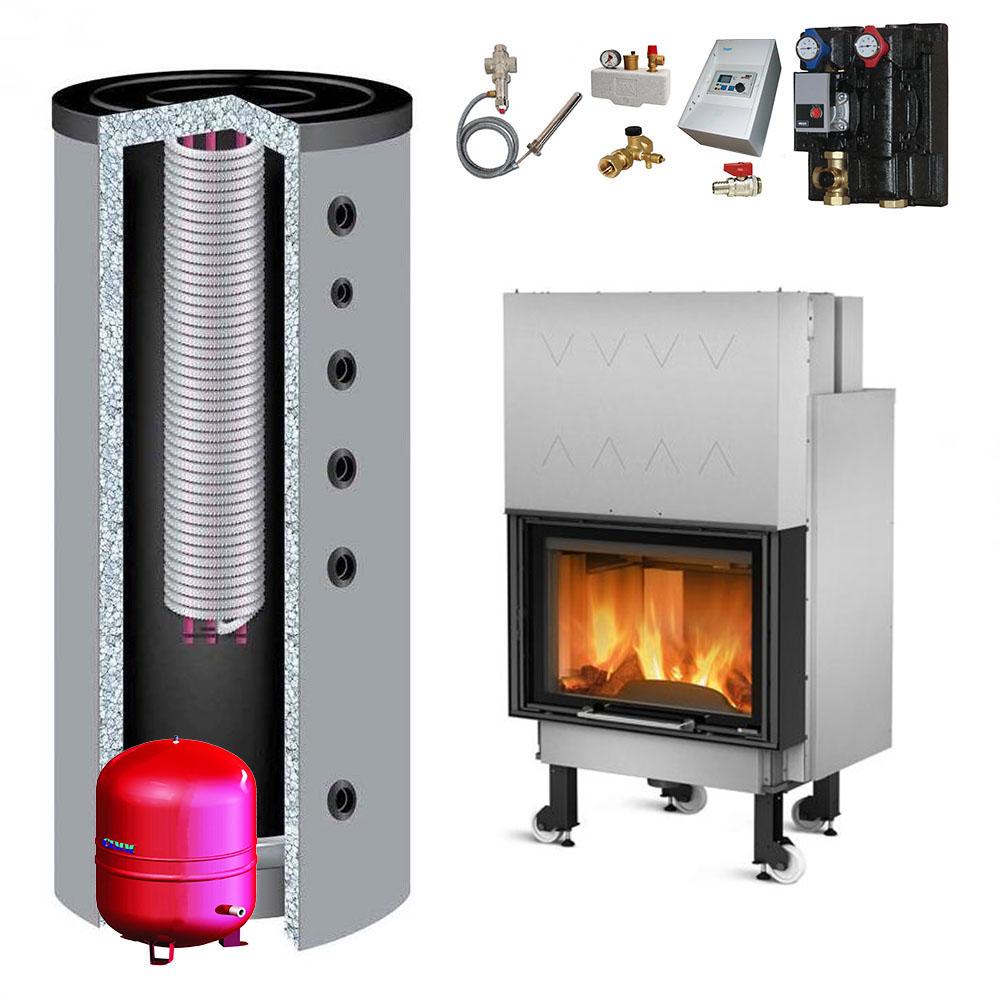

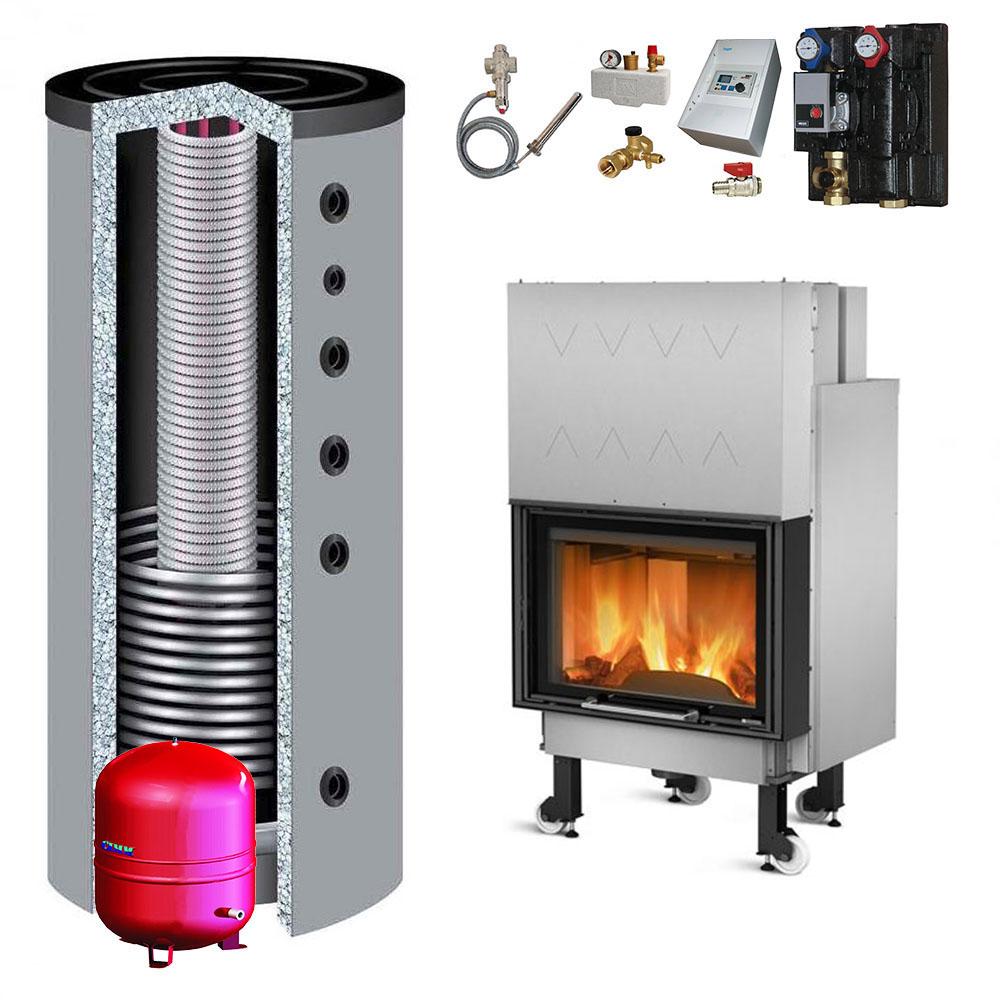

LaNordica TermoCamino WF Plus DSA 20,5 kW + Hygienespeicher (0-2WT je Variante)

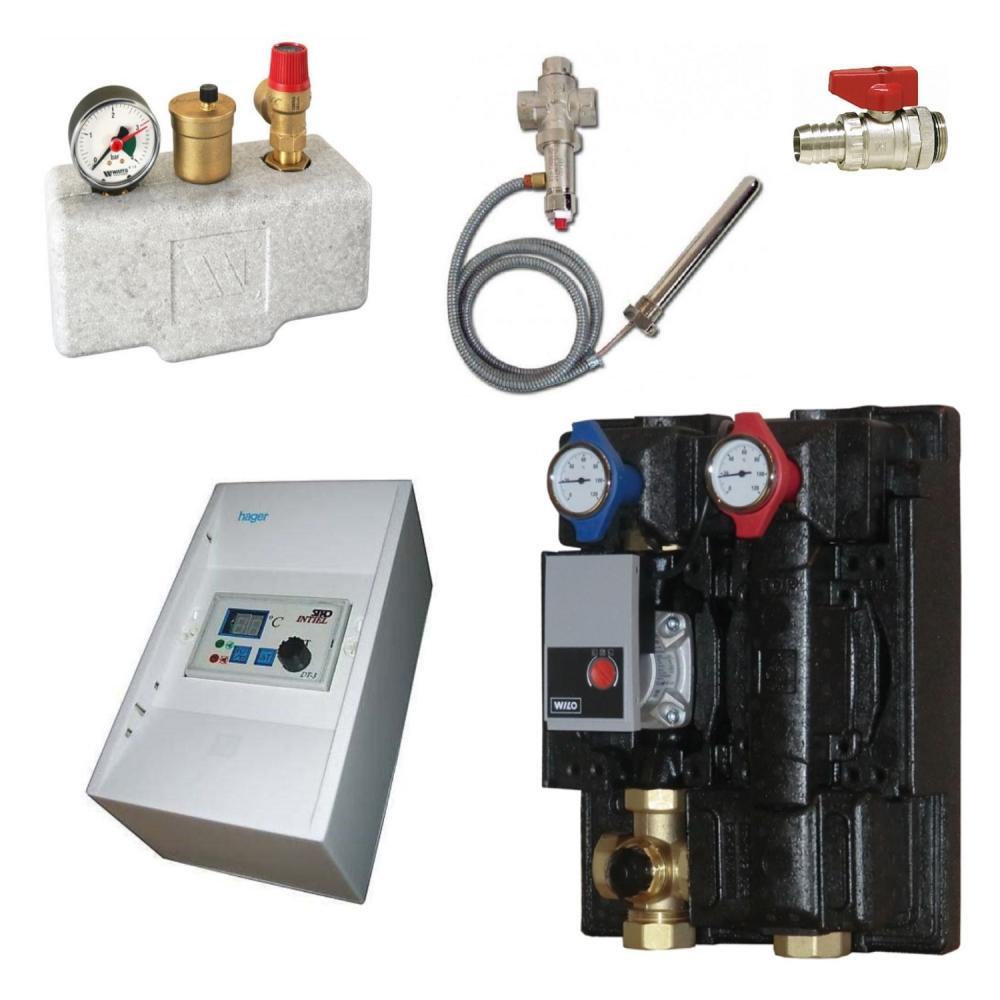

Im Komplettpaket enthalten sind:
- 1x La Nordica Kamineinsatz TermoCamino WF Plus 20,5 kW
- 1x Hygienespeicher BURNIT 800L (0-2 Wärmetauscher je Variate)

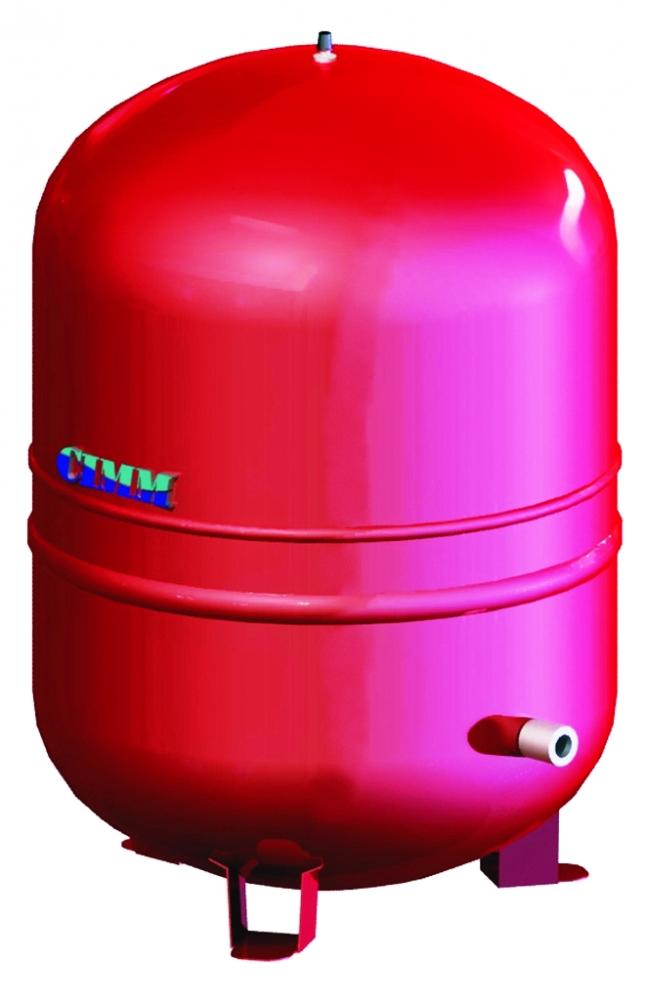

- 1x Ausdehnungsgefäß MAHG 80 L
- 1x Kappenventil
- 1x Kessel-Lade Stationioninkl. Hocheffizienspumpe "Wilo Yonos Para 25/6 RKA", Thermoweiche/Rücklaufanhebung 58°C, dynamischer Bypass, 2 Kugelhähne mit Temperaturanzeige, Schwerkraftbremse im Rücklauf, flachdicht, Anschlussgeweine 1 1/2" AG, EPP-Wärmedämmschale nach EnEV
- 1x Temperatur-Differensregler DT-3 mit Gehäuse IP30
- 1x Thermische Ablaufsicherung Watts STS 20
- 1x Kesselsicherheitsgruppebis 50kW
- 1x KFE Kugelhahn 1/2"mit Schlauchverschraubung

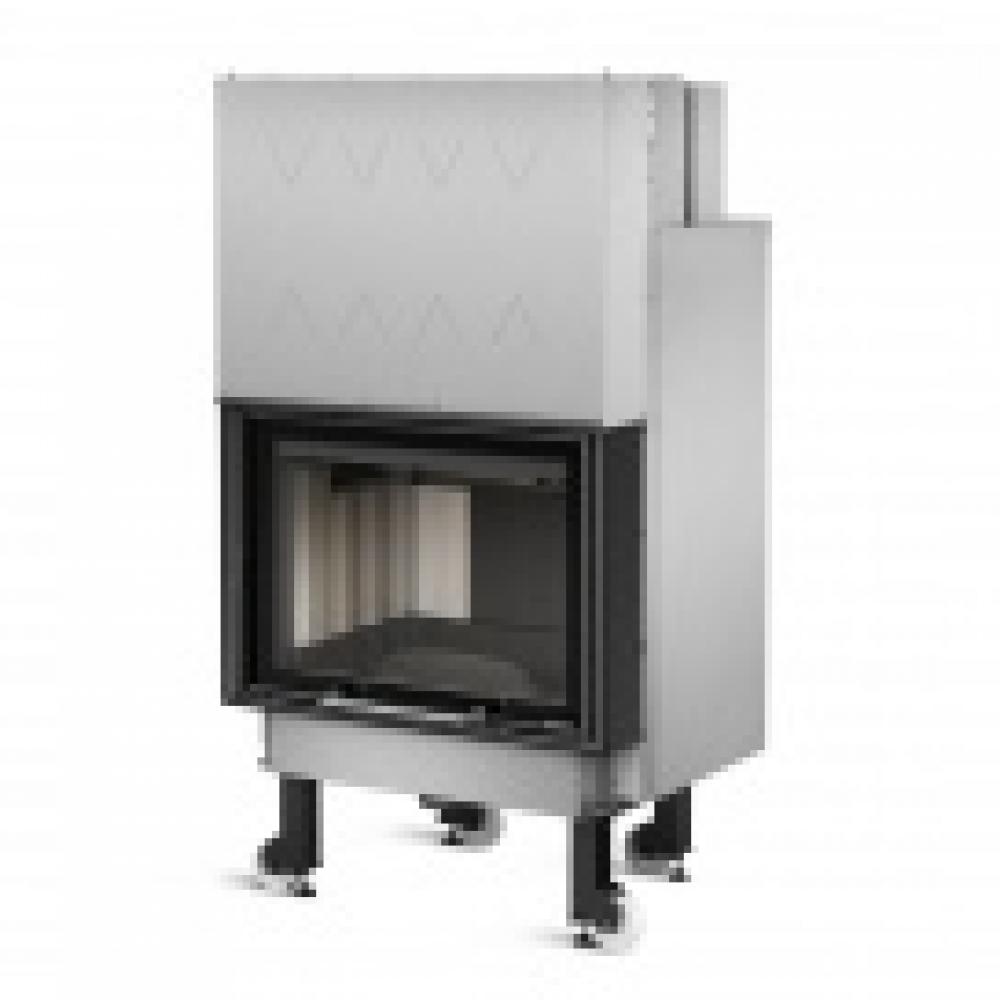

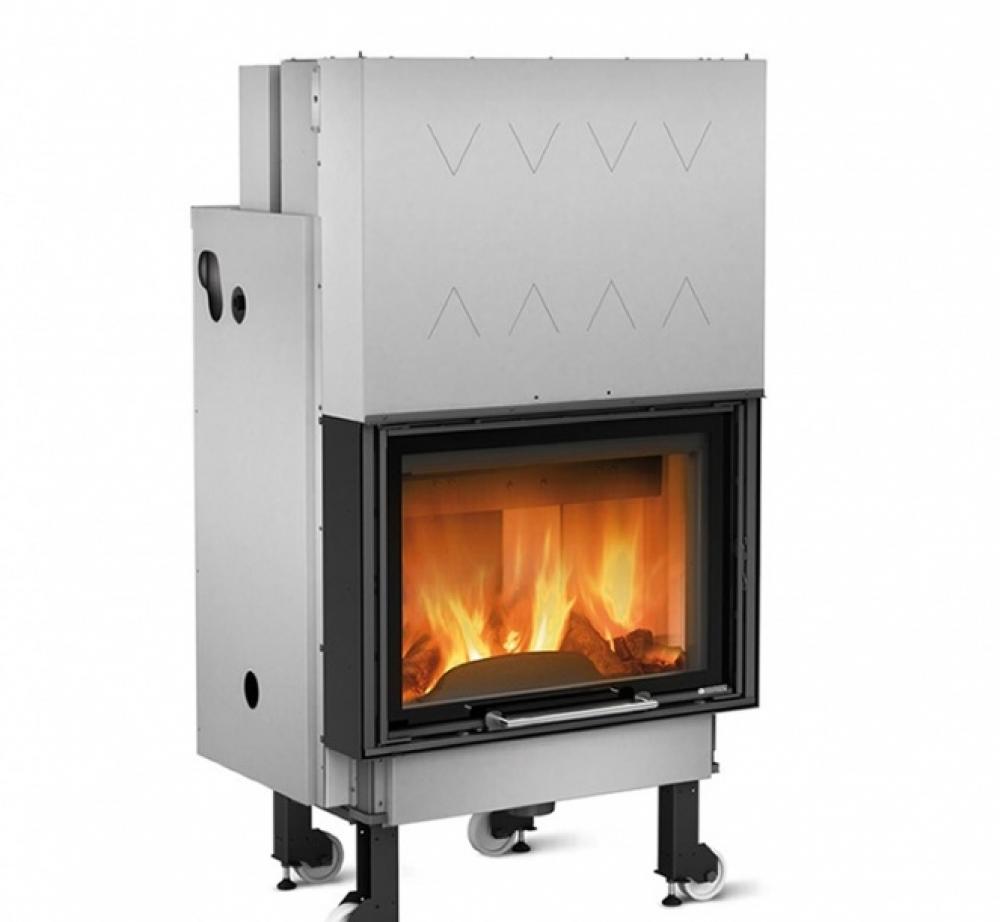

Der massive 20,5 kW Kamineinsatz Termocamino WF PLUS DSA strotzt vor Kraft.
Er besitzt eine Wassertasche für den Anschluss an Ihre Zentralheizung und sorgt damit am Aufstellort sowie im ganzen Haus für angenehme Wärme. Die Brauchwasser-Erwärmung ist möglich. Qualitativ sehr hochwertig ist der Kamineinsatz aus 5mm starkem Kesselstahl gefertigt. Die Wassererwärmung erfolgt in einem Wasserbehälter auf der Oberseite des Kamineinsatzes, durch den die heißen Abgase geleitet werden.
Nutzen Sie jetzt die Möglichkeit diesen eleganten und qualitativ hochwertigenHeizkamin als wertvollen Mittelpunkt in Ihrem Wohnzimmer zu platzieren. In der nächsten Heizperiode werden Sie dann eine gemütliche Atmosphäre genießen und gleichzeitig Heizkosten sparen können.
Über getrennt regelbare Primär- und Sekundärluftzufuhr kann der Verbrennungsprozess optimal gesteuert werden.
Als besonders Merkmal ist der wassergeführte Termocamino WF PLUS DSA von La Nordica mit einer sehr großen Schiebetür ausgestattet. Diese öffnet sich elegant nach oben. Sollten Sie das Sichtfenster einmal reinigen wollen, dann können Sie die Tür auch bequem zur Seite schwenken. Grundsätzlich besitzt dieser Kamineinsatz eine Scheibenspülung, welche das Absetzen von Ruß am Sichtfenster verhindert.

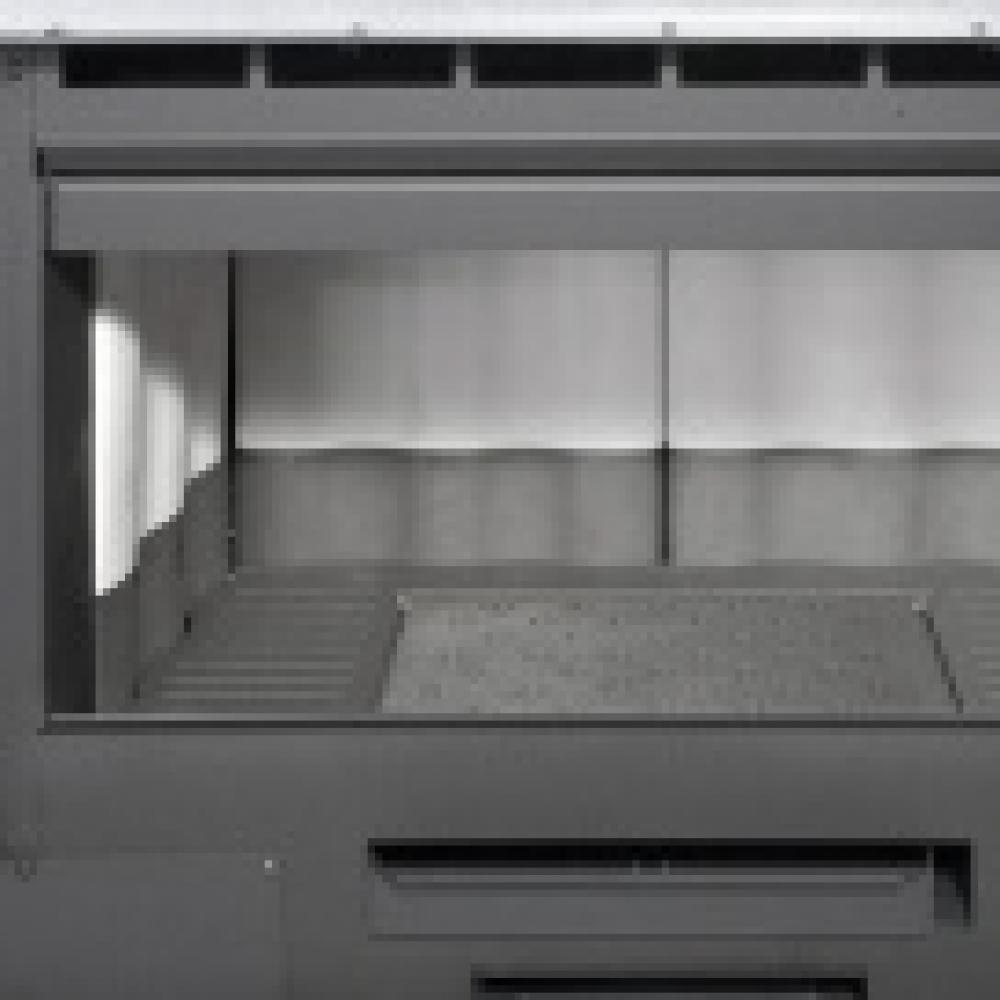

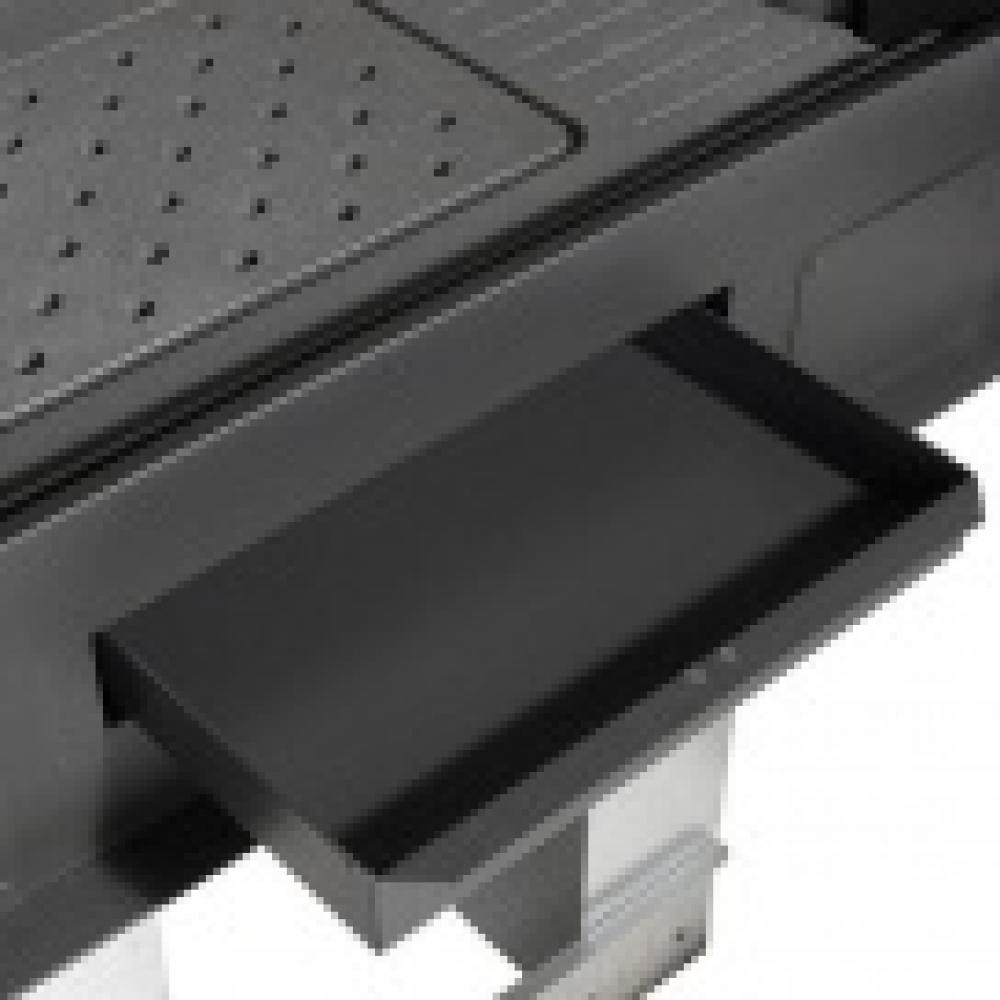

Im Innenraum sorgen Ghisa-Ironker-Einlagen für eine lange Lebensdauer. Diese sehr robuste Brennraumauskleidung zeichnet sich nicht nur durch eine gute Wärmeleitung, sondern auch durch seine selbstreinigende Wirkung aus. In die Brennraum-Einlagen integriert ist der Aschekasten, welcher Ihnen das Entfernen der Brennrückstände erleichtert. Der Kaminofen ist Bauart 1 (selbstschließende Tür).
Der Kamineinsatz wird mit Anschluss für externe Zuluft (100 mm) geliefert.

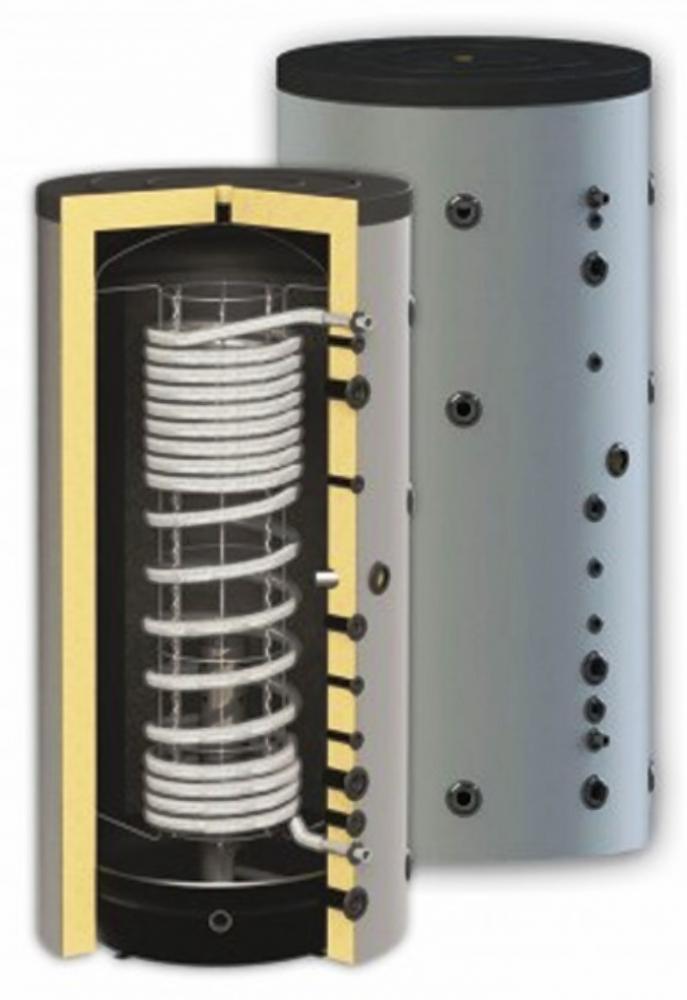

Kombispeicher: Pufferspeicher aus Stahl mit eingebautem Wellrohr-Wärmetauscher aus hochwertigem Edelstahl.
Die Durchlauferhitzung des Wassers im Wellrohr-Wärmetauscher verhindert eine Anstauung. Immer frisches
Optional abnehmbare Isolierung – 100mm.
Isolierungen, verfügbar für alle Modelle: Weichschaum, Vlies 100mm
Temperaturfühler, variabel positionierbar.
Primerbeschichtung der Außenfläche.
Alle Anschlüsse sind mit Innengewinde ausgeführt.
Die Anschlüsse sind im 90 Grad Winkel geordnet, zwecks Vereinfachung der Montage.
Diese Anordnung der Anschlüssen macht die Montage in einer Ecke möglich.
Einfache Montage.
Elektrische Heizquelle als Sonderausrüstung möglich
Ausführungen:
- 500, 800, 1000, 1500 Lieter
Energieeffizienz:
- Richtlinie 2010/30/EU. Reglement 812/2013:
- Klasse D / E je nach dem Typ der Isolierung, für Speicherkapazität von 500 bis 1500 Liter
Elemente:
1 – PVC-Mantel, Farbe RAL 9006
2 – Hochleistungswärmedämmung 100mm Vlies
3 – Wasserbehälter aus niederkohlenstoffhaltigem Stahl
4 – Edelstahlwellrohr für Brauchwasser
5 – System zu Schichtverteilung des Wassers
6 – Sicherheitsventil, 8 bar (Zubehör)
7 – Unterer Wärmetauscher S1 (Variante)
8 – Oberer Wärmetauscher S2 (Variante)
Informieren Sie sich vor dem Erwerb bei Ihrem Schornsteinfegermeister und lassen Sie sich schriftlich bestätigen,
dass Sie den Kamineinsatz einbauen und betreiben dürfen.
Da es verschiedene Möglichkeiten gibt einen wasserführenden Kamineinsatz anzuschließen.
Nutzen Sie unsere fachkundige Beratung und vermeiden Sie dadurch Fehlentscheidungen,
die Sie später Zeit und Geld kosten können.
Unser Servicepersonal steht Ihnen jeder Zeit zur Verfügung.
Technische Daten
- Gesamtwärmeleistung: 24 kW
- Nennleistung: 20,5 kW
- Leistung wasserseitig: 11,3 kW
- Leistung luftseitig: 9 kW
- Energieeffizienzklasse: A+
- Mittlerer CO-Gehalt der Abgase: 750mg/m³
- Feinstaub: 15,4 mg/m³
- Abgastemperatur: 200 °C
- Abgasmassenstrom: 16,3 g/s
- Wirkungsgrad: 85,5 %
- Mindestförderdruck: 17 Pa
- Abmessung (HxBxT): 158,5-162,5 x 84,4 x 66,7 cm
- Brennraumgröße (HxBxT): 33,5 x 60 x 34 cm
- Gewicht: 334 kg
- Rauchrohranschluss: 200 mm (oben)
- Volumen Wassertasche: 64 L
- Brennraumeinsatz: Ghisa-Ironker
- Scheibenspülung vorhanden
- Integrierter Sicherheitswärmetauscher
- Brennstoff: Holz
- Scheitholzlänge: 30 cm
- Mindestabstände zu brennbaren Materialien: seitlich/hinten 3/1 cm
- erfüllt die BImSchV Stufe 2
- Zulassung für die Schweiz nach VKF
- Zulassung für Österreich nach 15a B-VG
- erfüllt die Regensburger,Stuttgarter & Münchner Norm
- BAUART 1 (selbstschließende Tür) - Schiebetür
- Inkl. Anschluss externe Zuluft (100mm)
- Inkl. einstellbares Untergestell

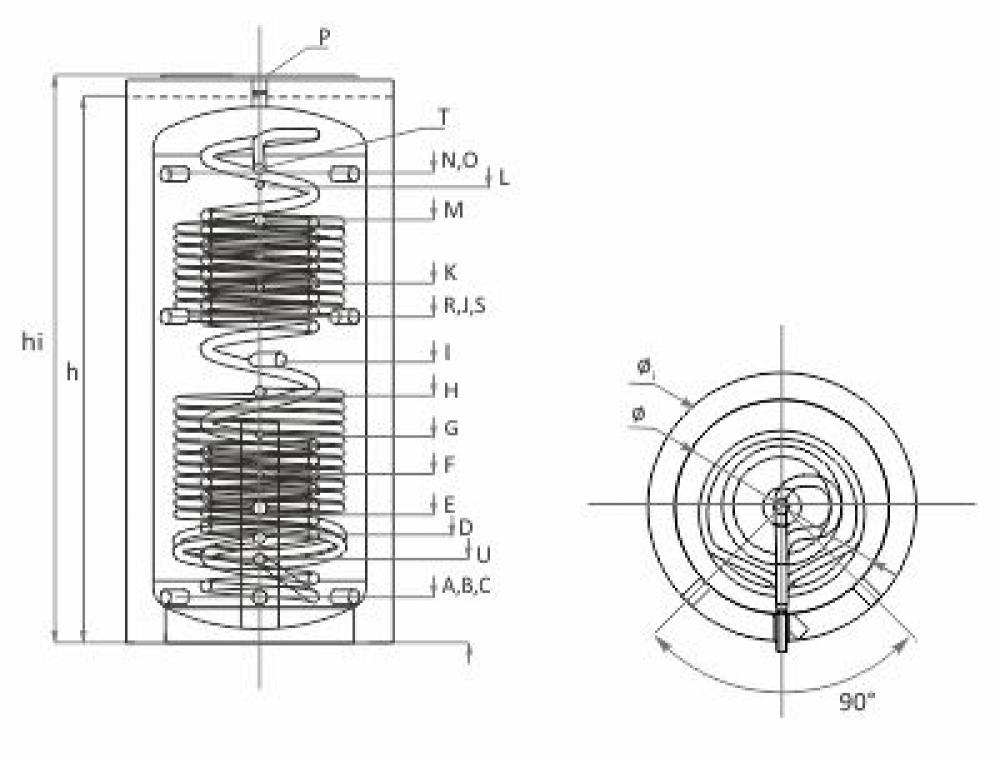

Fassungsvermögen | L | 500 | 800 | 1000 | 1500 |
| Fassungsvermögen Wellrohr-Wärmetauscher | L | 480/20 | 775/25 | 975/25 | 1464 /36 |
| Höhe h ohne /mit Wärmedämmung hi | mm | 1700/1750 | 1840/1890 | 2040/2090 | 2170/2220 |
| Montage-Höhe | mm | 1720 | 1865 | 2074 | 2262 |
| Durchmesser ohne/mit Dämmung | mm | ø 650/850 | ø 790/990 | ø 790/990 | ø 1000/1200 |
| Wärmetauscherfläche | m2 | 42526 | 42680 | 42680 | 8.93 |
| Unterer Wärmetauscher S1 Wärmetauscherfläche Fassungsvermögen | m2 | 1.6 | 2.3 | 2.48 | 3.4 |
| Oberer Wärmetauscher S2 Wärmetauscherfläche Fassungsvermögen | m2 | 1.1 | 1.71 | 1.71 | 1.93 |
| Wärmetauscher: Betriebsdruck/ Maximale Temperatur | bar/°C | 16/110 | 16/110 | 16/110 | 16/110 |
| Pufferspeicher: Betriebsdruck/ Maximale Temperatur | bar/°C | 3/95 | 3/95 | 3/95 | 3/95 |
| Wellrohr-Wärmetauscher: Betriebsdruck/ Maximale Temperatur | bar/°C | 6/95 | 6/95 | 6/95 | 6/95 |
| Stetigen Fluß 10/45°C bei vorgeheiztem Pufferspeicher bis 65°C | L/h | 1080 | 1840 | 1840 | 2800 |
| Stetigen Fluß 10/38°C bei vorgeheiztem Pufferspeicher bis 65°C | L/h | 1350 | 2300 | 2300 | 3500 |
| Kessel Leistungsvermögen zum Anschluss am Puffer | kW | 44 | 75 | 75 | 114 |
| Einzel – Zapfmenge Heißwasser 38°C (Puffer geladen 65°С) | L | 375 | 580 | 790 | 1150 |
| ΔT – Temperaturdifferenz zwischen dem Puffer und Auslass Brauchwasser, Durchfluss Brauchwasser 30/40/50 L/min.. | 41127 | 3,5/5/8 | 3,5/5/8 | 38413 | |
| System zur Schichtverteilung des Wassers | mm | ø140 | ø140 | ø140 | ø140 |
| Thermometer | Option | ||||
| Heizelement | Option | ||||
| Gewicht/Wärmedämmung | Kg | 160/12.3 | 200/16.4 | 230/18 | 360/23.2 |
| Ausfahrt Kessel- Wärmeträger | A, mm | G1½“/150 | G1½“/170 | G1½“/170 | G1½“/235 |
| Ausfahrt Kessel- Wärmeträger | B, mm | G1½“/150 | G1½“/170 | G1½“/170 | G1½“/235 |
| Ausfahrt Kessel- Wärmeträger | C, mm | G1½“/150 | G1½“/170 | G1½“/170 | G1½“/235 |
| Ausgang Wärmeleiter/ Unterer Wärmetauscher S1 | D, mm | G1″/325 | G1″/350 | G1″/390 | G1″/445 |
| Kessel- Wärmeträger | E, mm | G1½“/430 | G1½“/470 | G1½“/500 | G1½“/690 |
| Anschluss Fühler | F, mm | G½“/540 | G½“/590 | G½“/620 | G½“/800 |
| Anschluss Fühler | G, mm | G½“/650 | G½“/710 | G½“/770 | G½“/920 |
